¶ EnergyPie 4.0 Руководство пользователя (инструкция по эксплуатации)
Платформа «Энергодроид». Подсистема аналитики и мониторинга
«Система мониторинга эффективности потребления электроэнергии (мощности) EnergyPie®»
¶ Аннотация
Настоящий документ является руководством, служащим для ознакомления пользователя с программой.
Данное руководство предназначено для описания работы с Аналитической платформой “Система мониторинга эффективности потребления электроэнергии (мощности) EnergyPie 4.0®”. Система предназначена для визуализации и анализа энергопотребления объекта, выявления резервов и потенциала снижения затрат на его энергоснабжение. Кроме того, возможность демонстрации структуры потребления объектом позволяет оценить и продемонстрировать эффект (материальность) проводимых мероприятий, а также реализацию проектов энергоэффективности.
Документ содержит следующие разделы:
- Раздел «Назначение программы» содержит функциональное и эксплуатационное назначение программы.
- Раздел «Условия выполнения программы» содержит состав технических и программных средств, а также требования к персоналу.
- Раздел «Выполнение программы» содержит инструкции к использованию программы.
Ссылка для скачивания: Руководство пользователя
¶ СОДЕРЖАНИЕ
- Аннотация
- Глоссарий
- НАЗНАЧЕНИЕ ПРОГРАММЫ
- УСЛОВИЯ ВЫПОЛНЕНИЯ ПРОГРАММЫ
- ВЫПОЛНЕНИЕ ПРОГРАММЫ
- Вход и авторизация в системе
- Выбор объектов и клиентов, периода анализа
- Работа с диаграммой декомпозиции (дезагрегации) баланса потребления электрической энергии (мощности)
- Переход к детальной странице категории (объекта)
- Выбор анализируемого параметра (энергия, генерирующая мощность, сетевая мощность, первая, третья и четвертая ценовые категории)
- Выбор отображения объектов (круговая диаграмма,список в виде столбчатых диаграмм и вид в плитках)
- Построение диаграммы баланса потребления по источникам энергии (мощности)
- Экспорт данных с диаграммы (в форматах PNG, PDF, XLS)
- Работа с графиками потребления энергии и профилем мощности (вкладка «Нагрузки»)
- Выбор объектов для отображения на графике
- Выбор режима анализа нагрузок
- Приближение графика
- Выбор интервала агрегации
- Добавление дополнительного периода для анализа
- Выбор единицы измерения мощности нагрузки (Вт, кВт, МВт)
- Выбор типа диаграммы (линейная или столбчатая)
- Отображение или скрытие всех серий на графике
- Выбор отображения на графике следующих параметров: час максимум; собственный пик; замерный час; накопленный итог; полное потребление; базовое потребление; эталонное потребление
- Отображение (скрытие) разрыва для отсутствующих данных
- Экспорт графика (в форматах PNG, PDF, XLS)

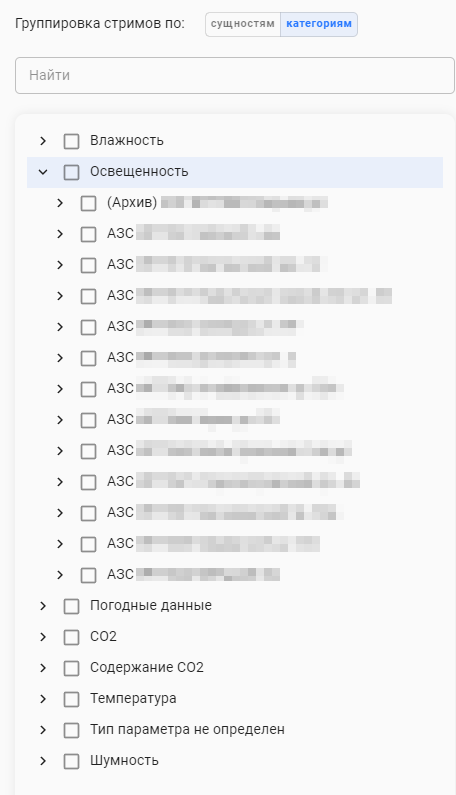

- Работа с графиками дополнительных параметров

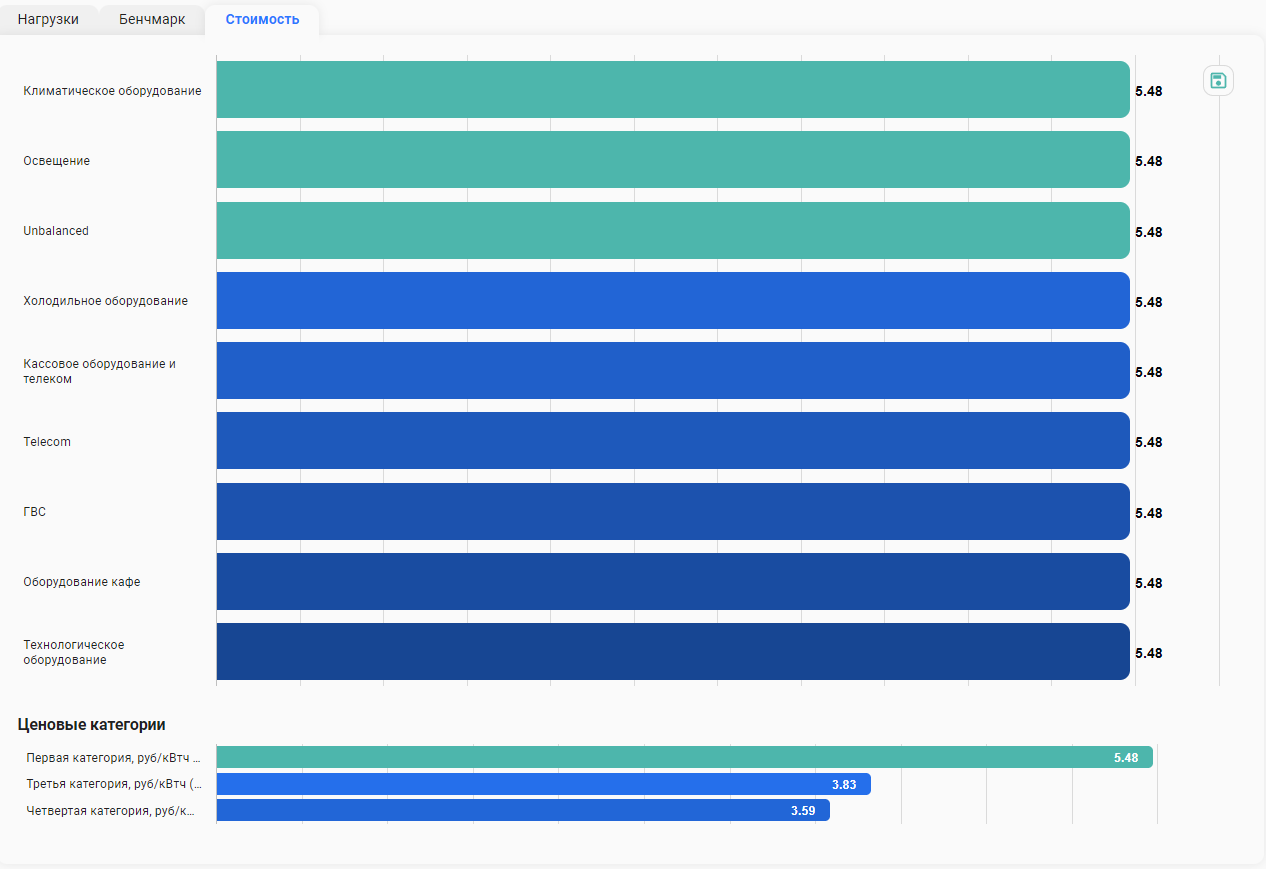

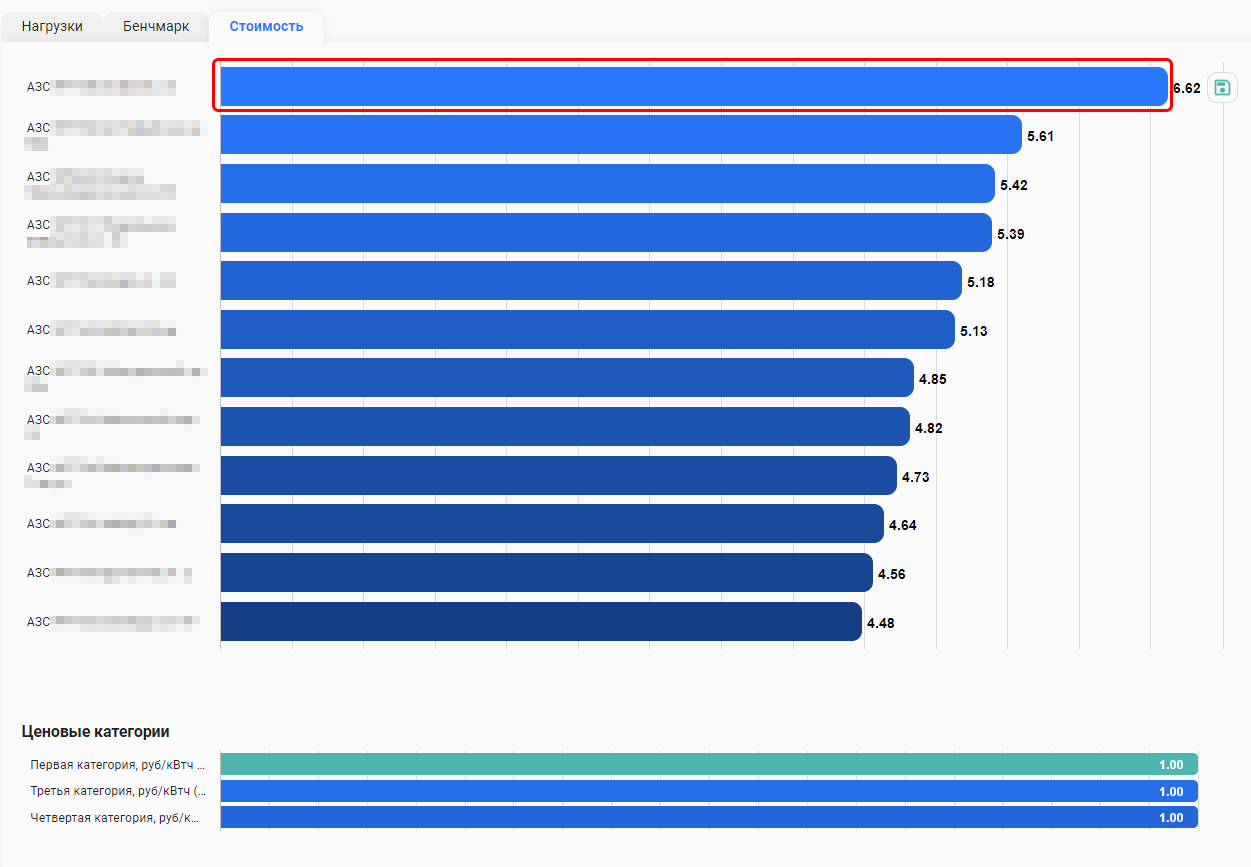

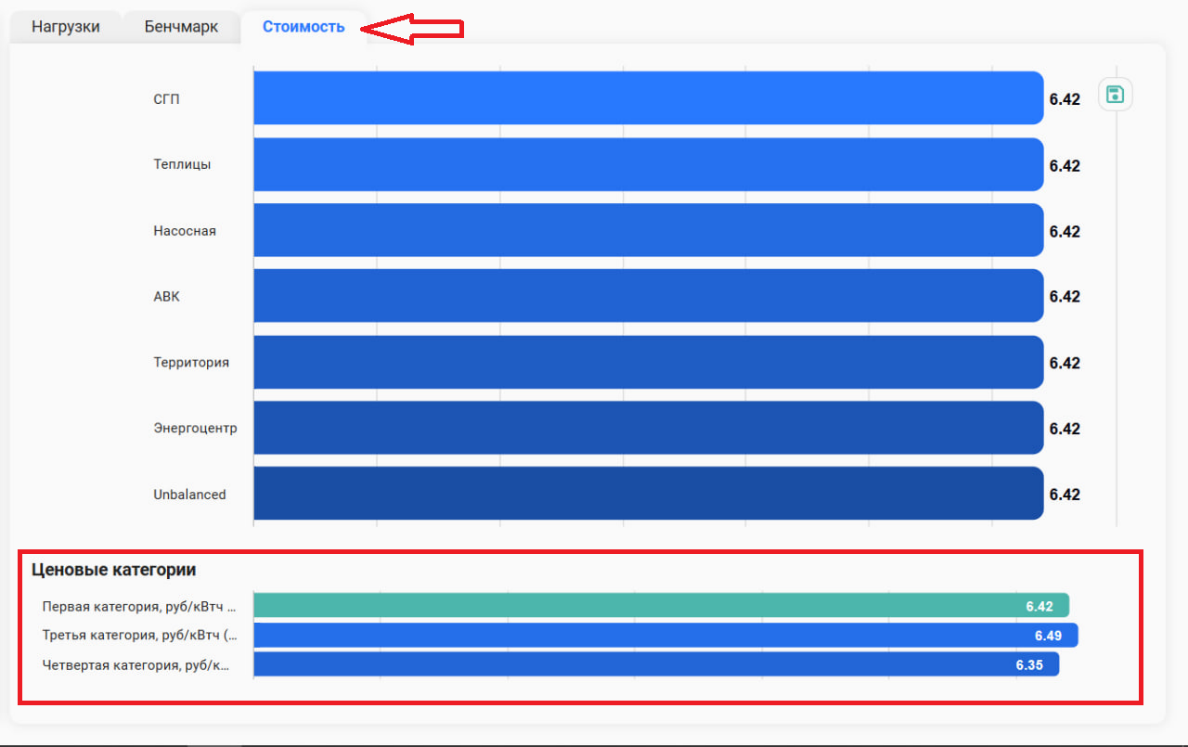

- Режим анализа ценовых категорий (вкладка «Стоимость»)
- Режим бенчмаркинга (вкладка «Бенчмарк»)

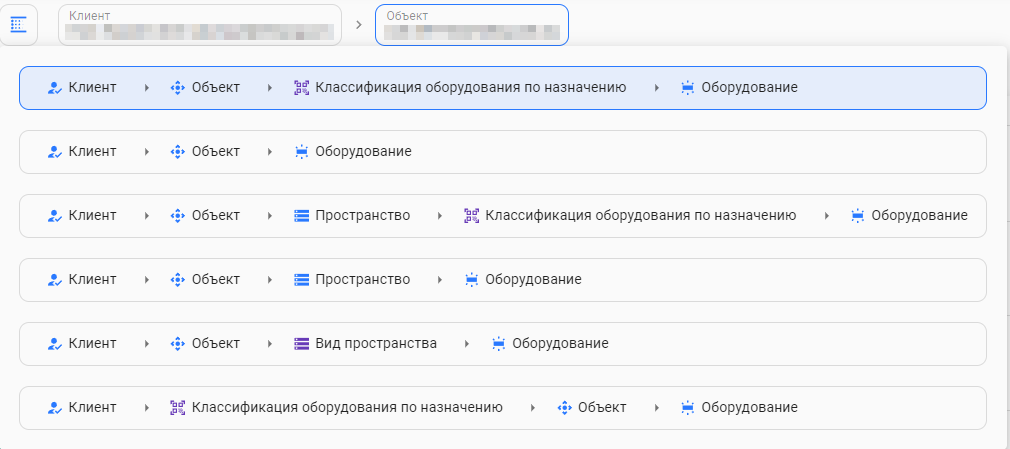

- Управление последовательностью декомпозированного (деагрегированного) представления баланса потребляемой энергии (мощности) и расходов на нее
- ТИПОВЫЕ СЛУЧАИ ПОЛЕЗНОГО ПРИМЕНЕНИЯ ПРОГРАММЫ
- Как оценить потребление энергии в различные временные интервалы?
- Как провести бенчмаркинг объекта клиента по показателям потребления энергии, мощности, затрат на электроэнергию?

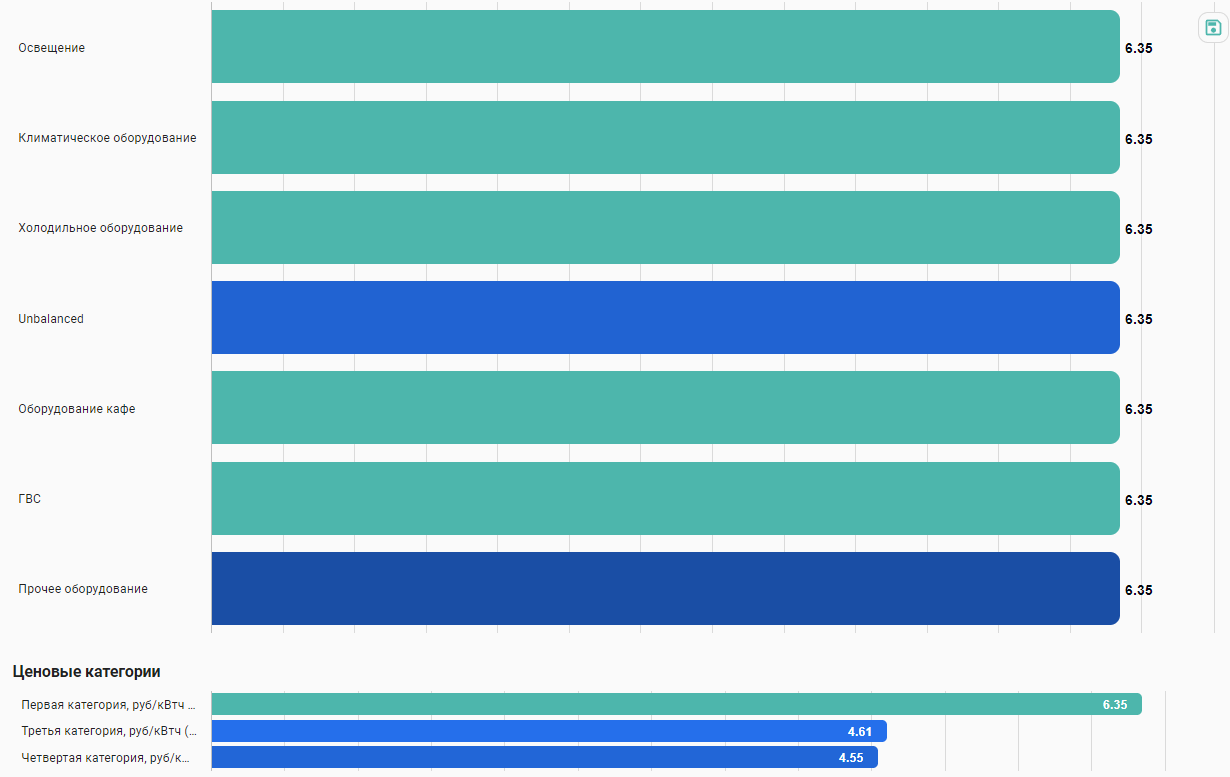

- Как сравнить фактические затраты и цены потребляемой энергии по разным ценовым категориям?

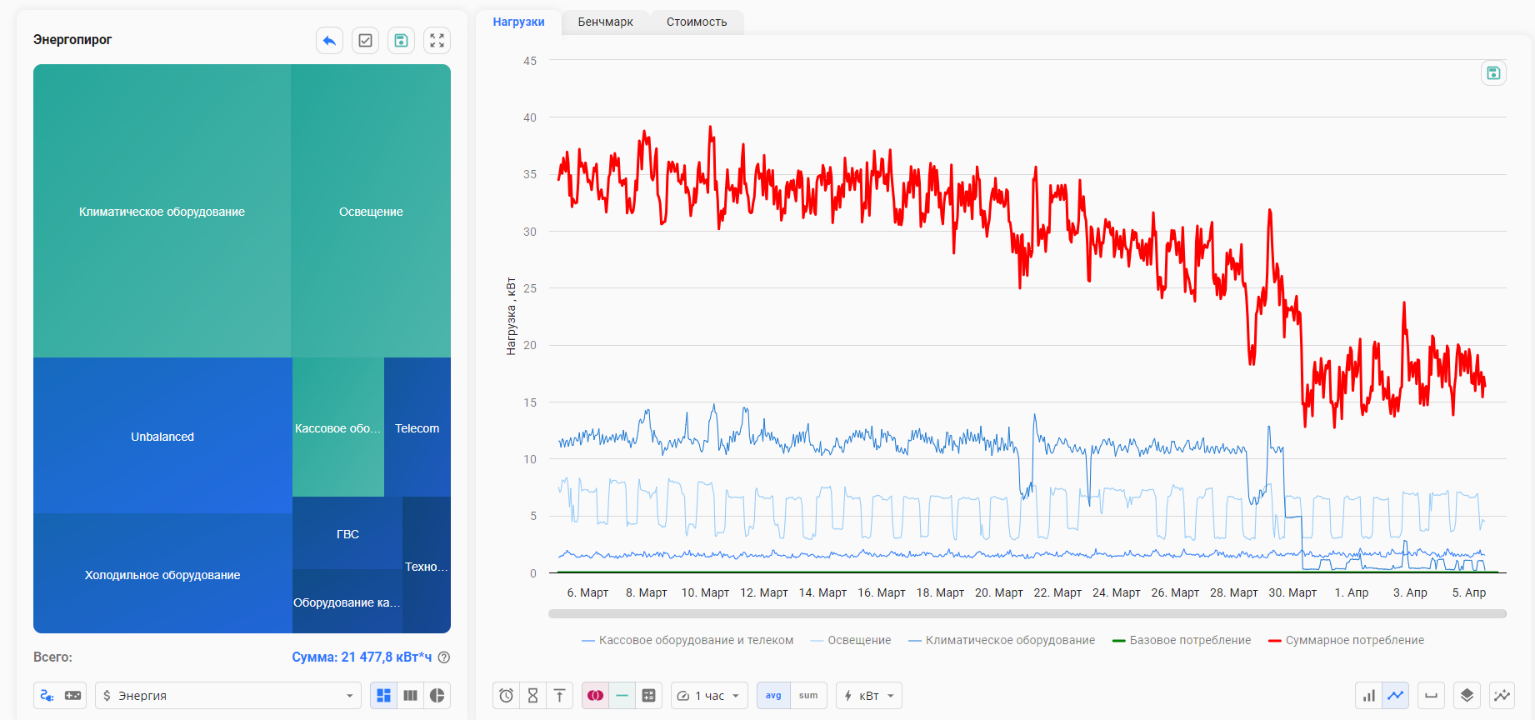

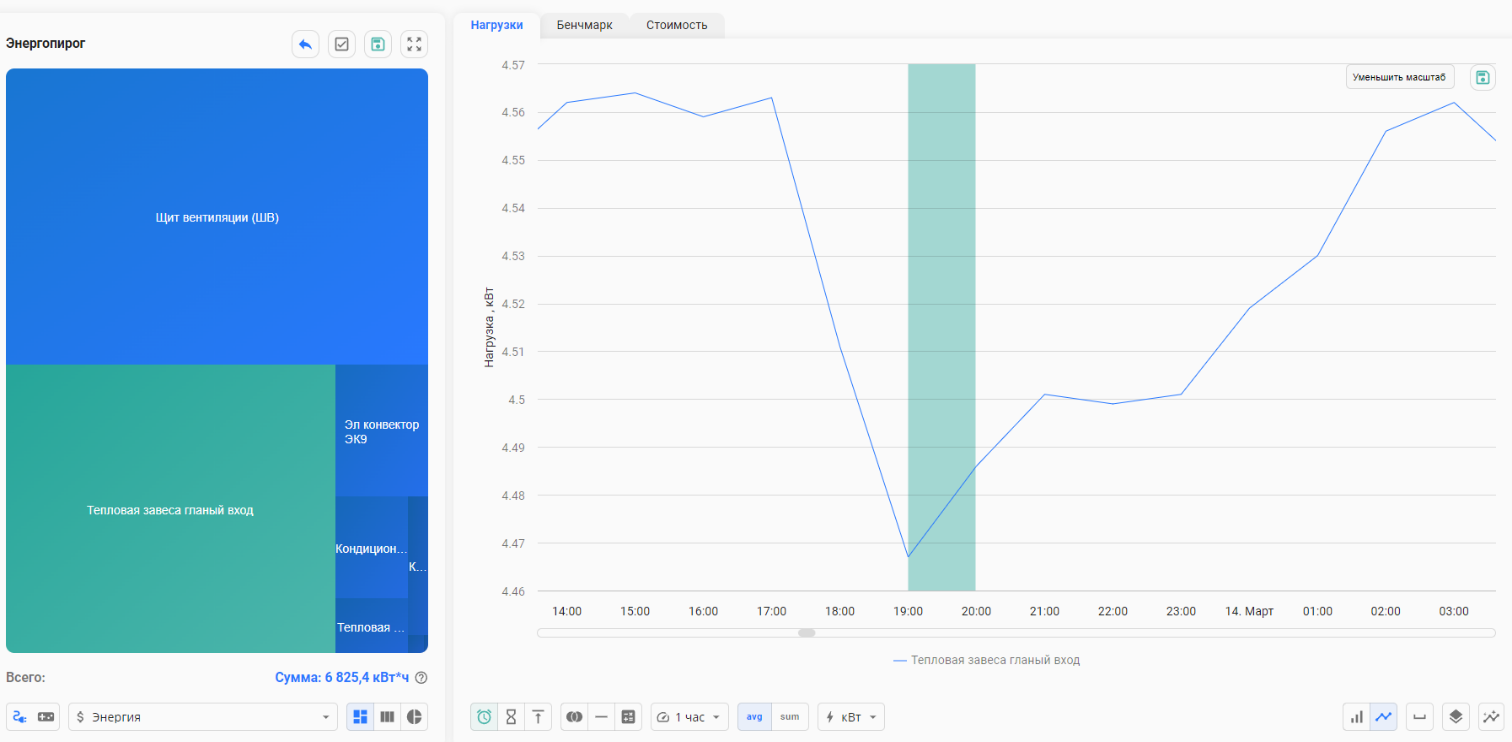

- Как оценить эффект от работы на объекте Дроида - энергоменеджера®?
- Как выявить периоды замера оплачиваемой мощности?
- Как анализировать факторы потребления дорогой мощности в течение заданного периода?
¶ ГЛОССАРИЙ
-
Дроид-энергоменеджер® - система автоматизированного проактивного управления энергонагрузками потребителя с целью минимизации затрат и повышения надежности энергоснабжения, разработанная компанией АО “Фонд Форсайт”.
-
Базовое потребление – потребление объектом электроэнергии в условиях отсутствия воздействия на него системы Дроида-энергоменеджера®. Показатель участвует в расчете эффективности работы системы Дроида-энергоменеджера®.
-
Бенчмаркинг – сравнительный анализ одноименных категорий и показателей между собой. Например, сравнение показателя «Потребление энергии климатическим оборудованием на м2 площади объекта» между несколькими объектами.
-
Замерные часы – интервалы плановых часов пиковой нагрузки энергосистемы, установленные Системным оператором энергосистемы, внутри которых определяются пики собственного потребления (замеры мощности).
-
Интегральная мощность – фактическая потребленная мощность в период между замерами.
-
Мгновенная мощность – фактическая потребленная мощность, потребленная в момент ее замера.
-
Мощность (генерирующая) – мощность, потребляемая объектом, рассчитанная согласно правилам Розничного рынка электроэнергии РФ, и участвующая в расчете платы за генерирующую мощность за выбранный период.
-
Мощность (сетевая) – мощность, потребляемая объектом, рассчитанная согласно правилам Розничного рынка электроэнергии РФ, участвующая в расчете платы за транспорт электроэнергии за выбранный период (плата на содержание электросетей).
-
Мощность (генерирующая)/м2 – потребленная мощность, рассчитанная согласно правилам Розничного рынка электроэнергии РФ, участвующая в расчете платы за генерирующую мощность за выбранный период в расчете на 1 квадратный метр площади объекта.
-
Мощность (сетевая)/м2 – потребленная мощность, рассчитанная согласно правилам Розничного рынка электроэнергии РФ, участвующая в расчете платы за транспорт электроэнергии за выбранный период в расчете на 1 квадратный метр площади объекта.
-
Накопленный итог – вид отображения графика в виде индивидуальных трендов нагрузки выбранных категорий (помещений, групп потребителей и прочее) или в виде суммарной нагрузки выбранных категорий.
-
Неучтенное потребление (Unbalanced) – на диаграмме структуры потребления обозначенное как несбалансированное потребление, рассчитывается как разница между совокупным потреблением объекта и потреблением, измеряемым системой мониторинга АО «Форсайт».
-
Первая категория, руб (без НДС) – стоимость потребленной электроэнергии по первой ценовой категории розничного рынка за выбранный период, рассчитанная согласно правилам Розничного рынка электроэнергии РФ (в соответствии с ПП РФ от 04.05.2012 N 442).
-
Первая категория, руб/м2 (без НДС) – стоимость потребленной электроэнергии по первой ценовой категории розничного рынка за выбранный период, рассчитанная согласно правилам Розничного рынка электроэнергии РФ (в соответствии с ПП РФ от 04.05.2012 N 442), в расчете на 1 квадратный метр площади объекта.
-
Полное потребление – суммарное потребление энергии (мощности) объектом.
-
Собственный пик – час внутри интервалов замерных часов (плановых часов замера пиковой нагрузки энергосистемы, утверждаемых АО «СО ЕЭС»), в который зарегистрировано максимальное совокупное потребление энергии (мощности) объектом (собственный фактический пик мощности предприятия). Показатель участвует в расчете платы за передачу электроэнергии (плата за содержание) в соответствии с ПП РФ от 04.05.2012 N 442.
-
Стоимость потребления энергии, руб/кВт*ч – удельный показатель расхода электроэнергии в стоимостном выражении для трех ценовых категорий: 1, 3 или 4, рассчитанным в соответствии с правилами Розничного рынка (в соответствии с ПП РФ от 04.05.2012 N 442).
-
Сумма за период – суммарное значение выбранного показателя за выбранный интервал, измеряется в кВт*ч.
-
Среднее за период – среднее значение выбранного показателя за выбранный интервал, измеряется в кВт (или в кВт*ч).
-
Третья категория, руб (без НДС) – стоимость потребленной электроэнергии по третьей ценовой категории розничного рынка за выбранный период, рассчитанная согласно правилам Розничного рынка электроэнергии РФ (в соответствии с ПП РФ от 04.05.2012 N 442).
-
Третья категория, руб/м2 (без НДС) – стоимость потребленной электроэнергии по третьей ценовой категории розничного рынка за выбранный период, рассчитанная согласно правилам Розничного рынка электроэнергии РФ (в соответствии с ПП РФ от 04.05.2012 N 442), в расчете на 1 квадратный метр площади объекта.
-
Час максимум – фактический или прогнозируемый системой Дроида- энергоменеджер® час максимальной нагрузки энергосистемы, в который производится замер мощности для расчета платы за генерирующую мощность.
-
Четвертая категория, руб (без НДС) – стоимость потребленной электроэнергии по четвертой ценовой категории розничного рынка за выбранный период, рассчитанная согласно правилам Розничного рынка электроэнергии РФ (в соответствии с ПП РФ от 04.05.2012 N 442).
-
Четвертая категория, руб/м2 (без НДС) – стоимость потребленной электроэнергии по четвертой ценовой категории розничного рынка за выбранный период, рассчитанная согласно правилам Розничного рынка электроэнергии РФ (в соответствии с ПП РФ от 04.05.2012 N 442), в расчете на 1 квадратный метр площади объекта.
-
Энергия – суммарное потребление электроэнергии за выбранный период.
-
Энергия/м2 – суммарное потребление электроэнергии за выбранный период в расчете на 1 квадратный метр площади объекта.
-
Тримап – диаграмма структуры баланса потребления энергии (мощности) в натуральном и стоимостном выражении. Формируется как со стороны потребителей (энергопринимающих устройств объекта), так и со стороны поставщиков энергии (мощности) для выбранного объекта.
-
Эталонное потребление – результат моделирования и оптимизации состава и режимов включенного оборудования в фактических условиях, целевой результат работы Дроида-энергоменеджера® в идеальных условиях функционирования.
¶ НАЗНАЧЕНИЕ ПРОГРАММЫ
¶ Функциональное назначение
Функциональным назначением программы является визуализация баланса потребления электроэнергии объектом в натуральном и стоимостном выражении за любой выбранный период с декомпозицией до уровня устройств (потребителей и их групп).
К функциональным возможностям также относятся:
-
Построение диаграммы анализа структуры электропотребления;
-
Выбор объектов и оборудования для дальнейшего анализа;
-
Выбор иерархии декомпозиции категорий потребления;
-
Создание собственной иерархии элементов анализа;
-
Выбор режима: нагрузки, бенчмаркинг, стоимость;
-
Просмотр источников или потребителей электроэнергии в структуре энергопотребления (круговая диаграмма, список в виде столбчатых диаграмм и вид в плитках);
-
Увеличение области тримап;
-
Выбор анализируемого параметра (энергия, генерирующая мощность, сетевая мощность, первая, третья и четвертая категория рублей без НДС);
-
Выбор единицы измерения мощности для отображения на графике нагрузки (Вт, кВт, МВт);
-
Выбор интервала агрегации: без агрегации, 1 минута, 30 минут, 1 час, 1 день, 1 неделя, 1 месяц, 1 квартал, 1 год;
-
Настройка вида отображения графика в области построения (Линейная или столбчатая диаграмма);
-
Использование дополнительных факторов анализа (дополнительные показатели для отображения на графике);
-
Экспортирование данных графика и источников или потребителей энергии в форматах PNG, PDF, XLS;
-
Настройки по умолчанию;
-
Отображение или скрытие всех серий на графике;
-
Выбор отображения на графике следующих параметров: час максимум; замерный час; собственный пик; накопленный итог; полное потребление; базовое потребление; эталонное потребление.
¶ Эксплуатационное назначение
Программа предназначена для выявления резервов снижения затрат на энергоснабжение объекта.
Пользователю предоставляется возможность анализировать факторы влияющие на потребление энергии объектом как в стоимостном, так и в натуральном выражении.
Доступен режим оценки вклада любого потребителя (энергопотребляющего устройства) в совокупные затраты на энергию, а также в профиль потребления мощности.
Кроме того, пользователь может сравнивать показатели потребления с аналогичными объектами и устройствами.
¶ УСЛОВИЯ ВЫПОЛНЕНИЯ ПРОГРАММЫ
¶ Состав технических средств
Для работы программы необходим персональный компьютер с доступом в Интернет и операционной системой.
¶ Состав программных средств
Состав необходимых программных средств:
- Браузер (рекомендуется использовать Google Chrome ver.123 или выше - при использовании других браузеров интерфейс может незначительно отличаться);
- Операционная система.
¶ Требования к пользователю
Требуемая квалификация – пользователь ПК.
¶ Выполнение программы
¶ Вход и авторизация в системе
¶ Авторизация в системе
-
Открыть браузер и ввести в поисковой строке https://ep.foresight-fund.ru/auth или кликнуть по представленной ссылке;
-
Ввести логин и пароль пользователя;
-
Нажать кнопку “Логин”.
¶ Переход на главную страницу
Нажать на кнопку “Главная”.
¶ Настройка профиля
Перейти в раздел настройки в профиле можно нажатием на иконку
В разделе профиля пользователь может поменять цветовую тему приложения, его локализацию или выйти из аккаунта.
- Для того, чтобы сменить цветовую тему приложения на темную или вернуть ее в исходное состояние, пользователю следует нажать на кнопку “Сменить тему”.
- Для того чтобы перевести весь интерфейс сайта на Английский язык или вернуть его в исходное состояние, пользователю следует нажать на кнопку “Сменить локализацию”
- Для того чтобы выйти из текущей сессии, пользователю следует нажать на кнопку “Выход”
¶ Выбор объектов и клиентов, периода анализа
¶ Выбор объектов и оборудования для анализа
1.Нажать на кнопку “Открыть дерево объектов и оборудования”
2.Выбрать кликом на чекбоксы с объектами/оборудованием.
Можно использовать поиск по названиям объектов/оборудования.
Для отображения всех объектов клиента на диаграмме анализа структуры энергопотребления необходимо кликнуть на клиента.
¶ Выбор периода анализа для построения графика
- Нажать на выбор периода для построения графика;
- Нажать на основной период для анализа;
- Выбрать кликом начало и конец периода;
- Нажать на кнопку “Применить”.
Можно использовать быстрый выбор периода для анализа.

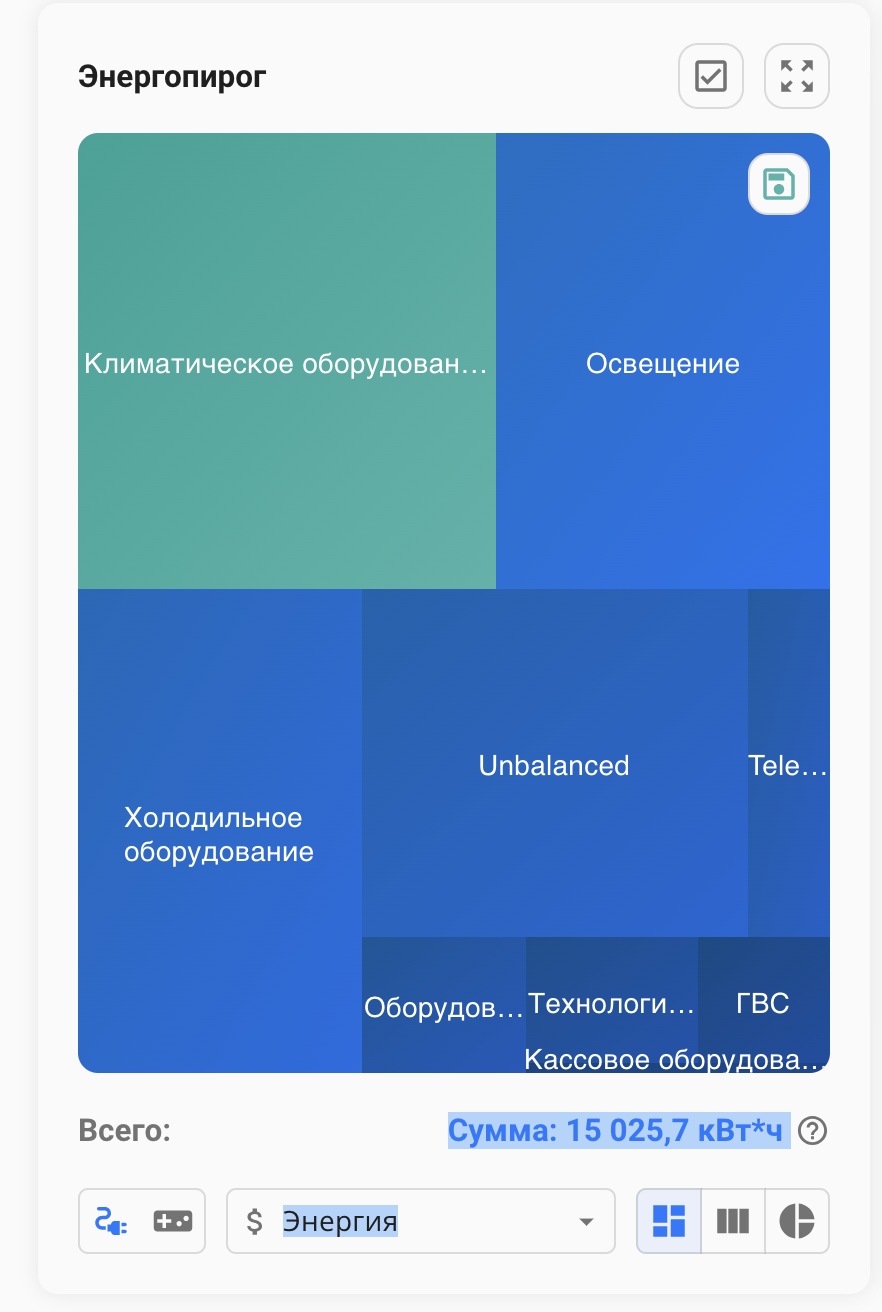

¶ Работа с диаграммой декомпозиции баланса потребления энергии
Данная функция позволяет представить баланс потребляемой энергии объектом в разрезе различных устройств и их групп (или в любом другом аналитическом срезе). Такой подход в свою очередь дает возможность пользователю увидеть, из чего складывается совокупное потребление энергии (мощности) объектом, вплоть до конкретного устройства.
.png)
¶ Переход к детальной странице категории (объекта)
Чтобы перейти на детальную страницу данной категории (или Объекта), с зажатой клавишей “CTRL”, если ваша операционная система – Windows, или клавишей “SHIFT”, если ваша операционная система – Mac, нажать на категорию (или Объект). Чтобы переместиться назад, нажать кнопку “Назад”

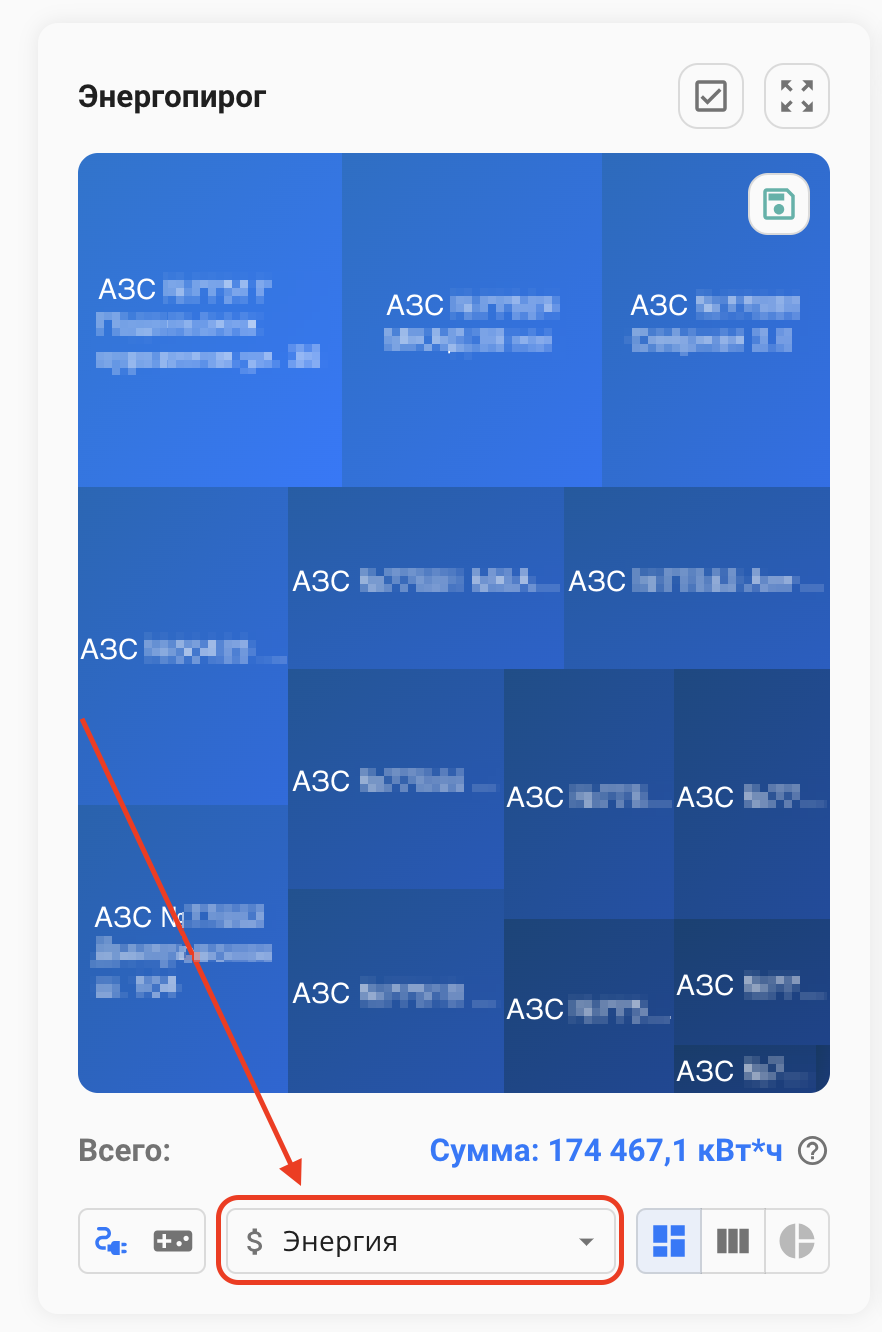

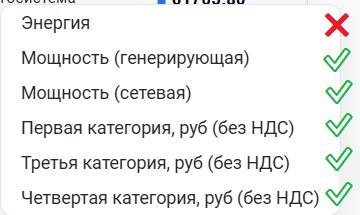

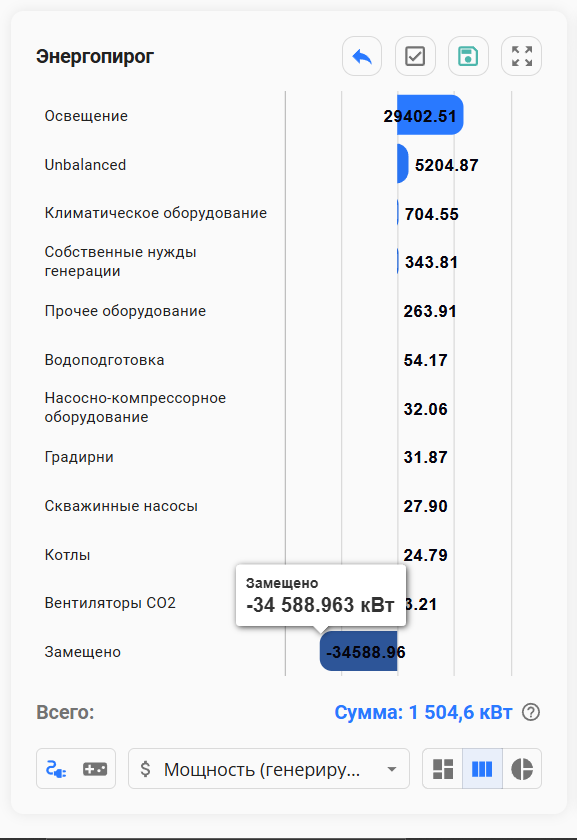

¶ Выбор анализируемого параметра (энергия, мощность (генерирующая), мощность (сетевая), первая, третья и четвертая категория)
Данная функция позволяет провести анализ таких параметров как: потребленная электроэнергия, потребленная генерирующая и сетевая мощность, стоимость потребленной электроэнергии по трем ценовым категориям розничного рынка электроэнергии (в соответствии с утвержденными правилами розничного рынка электроэнергии в России).
- Нажать на выпадающий список “Анализируемый параметр” на панели инструментов объектов;
.png)
.png)
Примечание: перечень и состав параметров может отличаться от объекта к объекту, в зависимости от конфигурации и наличия соответствующих данных в системе.
¶ Выбор отображения объектов (круговая диаграмма, список в виде столбчатых диаграмм и вид в плитках)
Данная функция позволяет изменять вид отображения объектов для удобства пользователя. например:

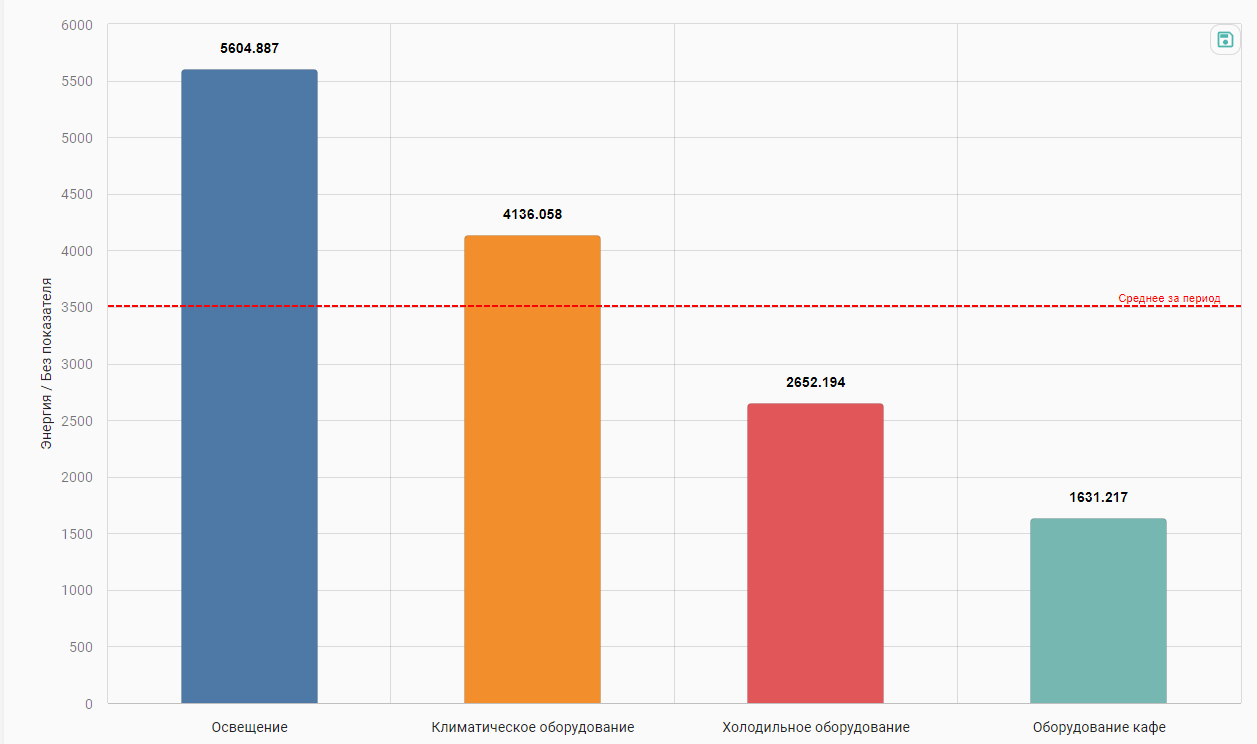

В виде столбчатых диаграмм, для удобного сравнения потребления энергии конкретным типом оборудования
Чтобы перейти на детальную страницу данной категории (или объекта), с зажатой клавишей “CTRL”, если ваша операционная система – Windows, или клавишей “SHIFT”, если ваша операционная система – MacOS, нажать на категорию (или объект).
.png)
В виде круговой диаграммы, для удобного сравнения потребления энергии в процентном соотношении
Чтобы перейти на детальную страницу данной категории (или объекта), с зажатой клавишей “CTRL”, если ваша операционная система – Windows, или клавишей “SHIFT”, если ваша операционная система – MacOS, нажать на категорию (или объект).
.png)
- На панели инструментов объектов выбрать необходимый вид отображения
.png)

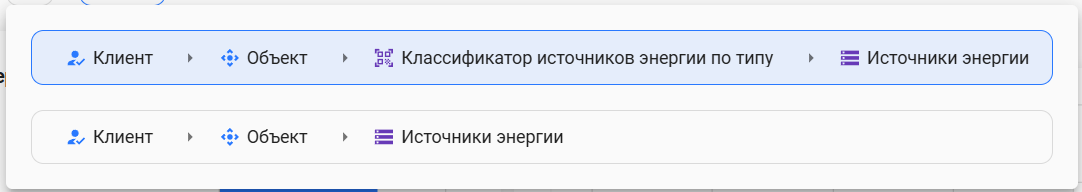

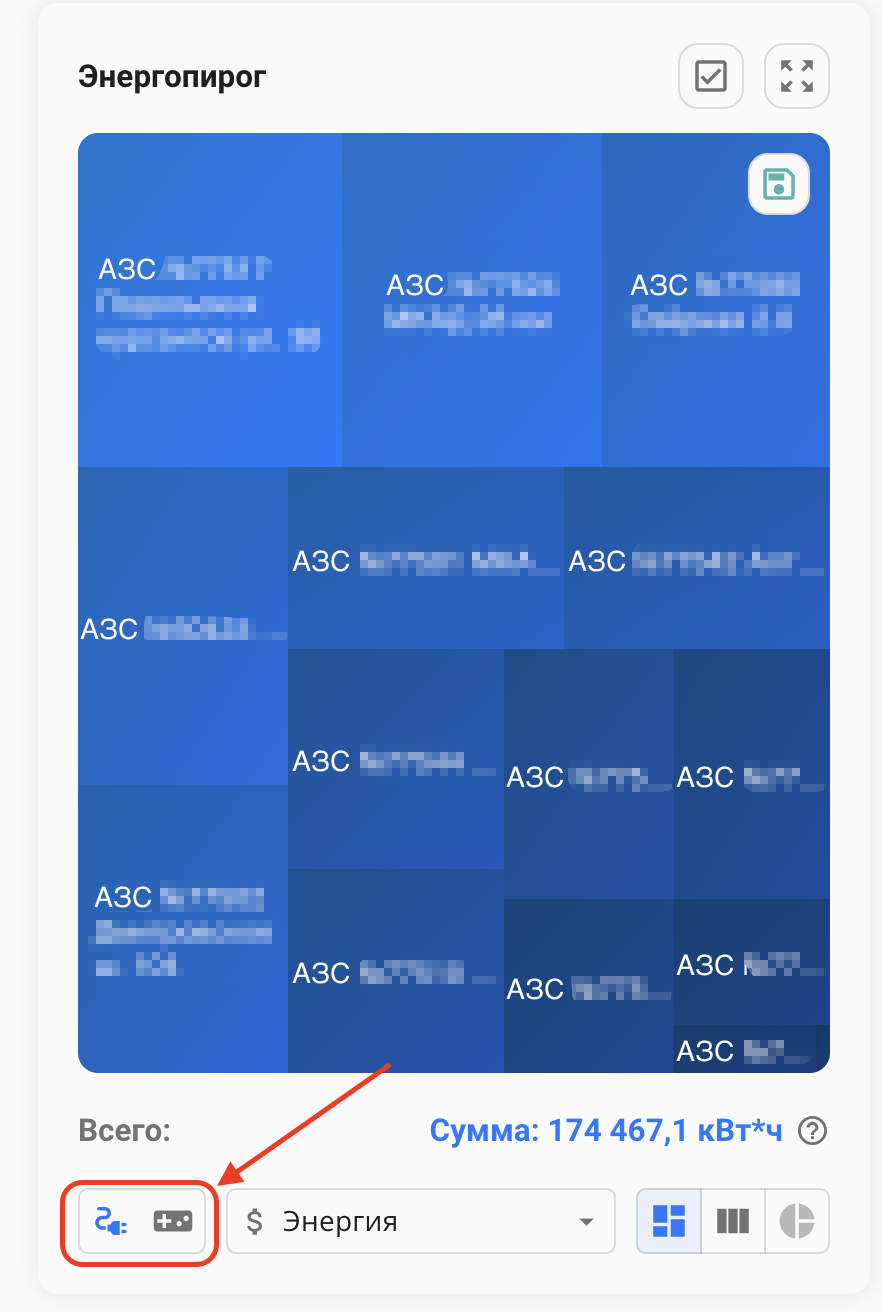

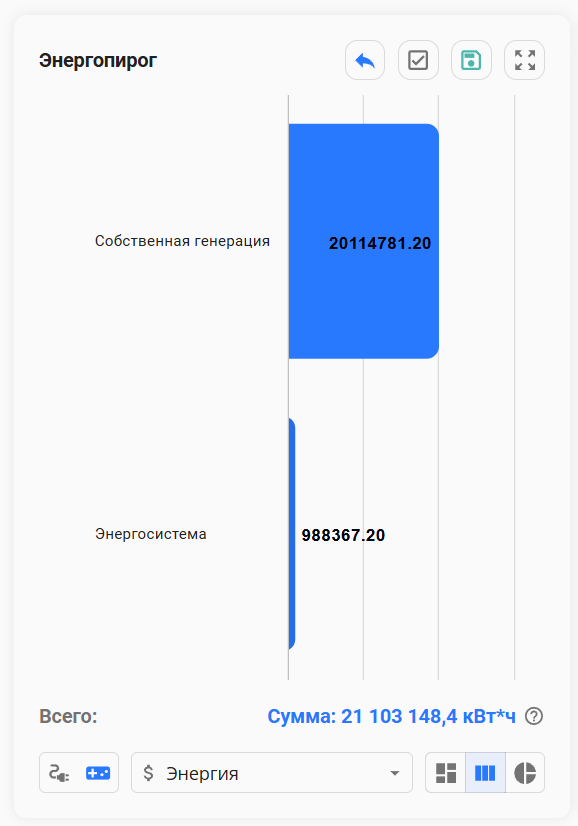

¶ Построение диаграммы баланса потребления по источникам энергии
Данная функция позволяет перейти от отображения баланса потребления от потребителей электроэнергии к поставщикам (источникам) электроэнергии.
- Нажать на кнопку “Отобразить источники” на панели инструментов объектов.
(upd).png)

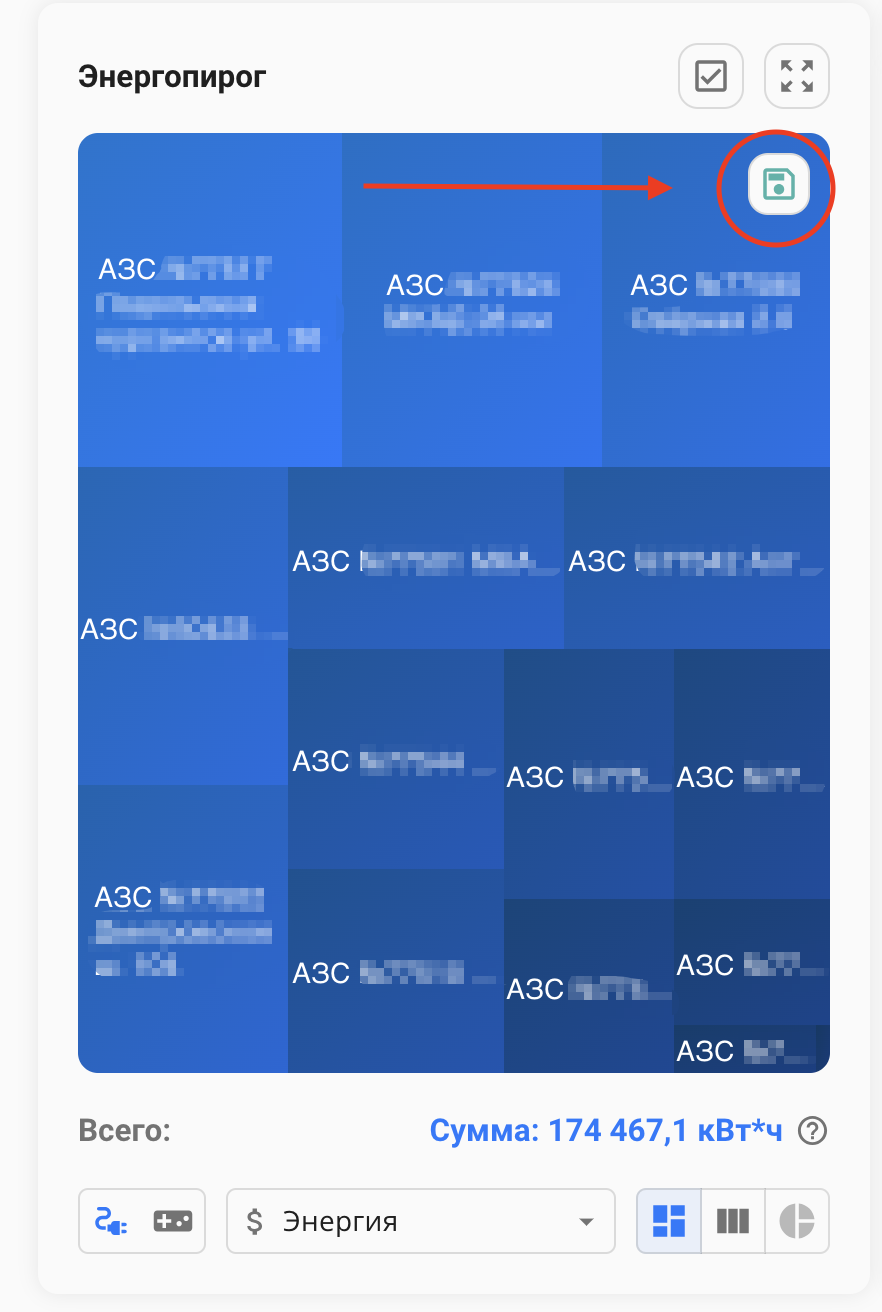

¶ Экспорт данных с диаграммы тримап (в форматах PNG, PDF, XLS)
- Нажать на кнопку “Экспорт” в нужном формате;
.png)
- В появившемся окне выбрать директорию на локальном устройстве для сохранения и нужное имя файла.

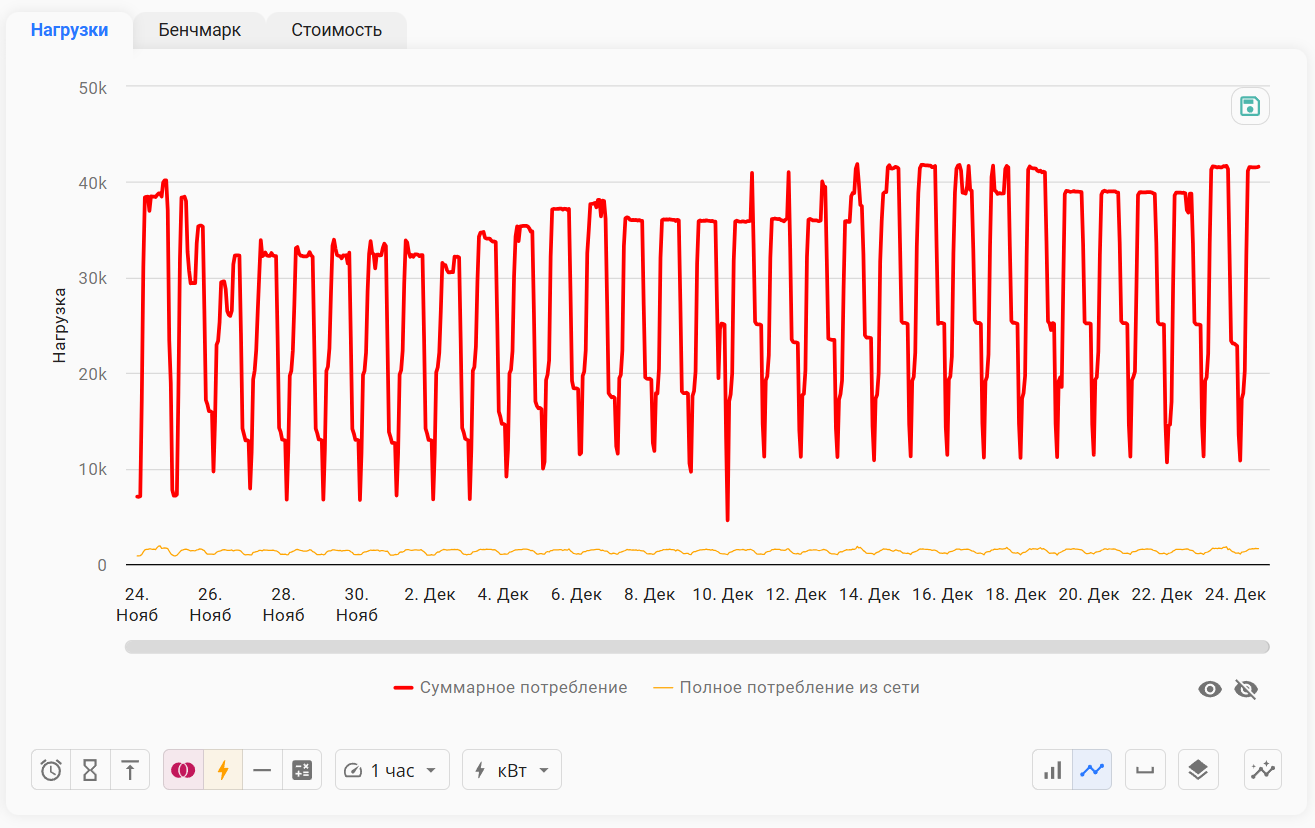

¶ Работа с графиками потребления энергии и профилем мощности (вкладка «Нагрузки»)
Возможность мониторинга и отображения динамики потребления реализована с помощью диаграммы линейных и столбчатых графиков. Пользователю предоставляется возможность наблюдать за изменением потребления объектами (устройствами и их группами), представленными на диаграмме баланса (диаграмма «тримап»).
¶ Выбор объектов для отображения на графике
- Нажать на плитку объекта в области отображения объектов.
Выбранные категории подсвечиваются зеленым цветом. Для отмены выбора объекта - нажмите на плитку данного объекта.

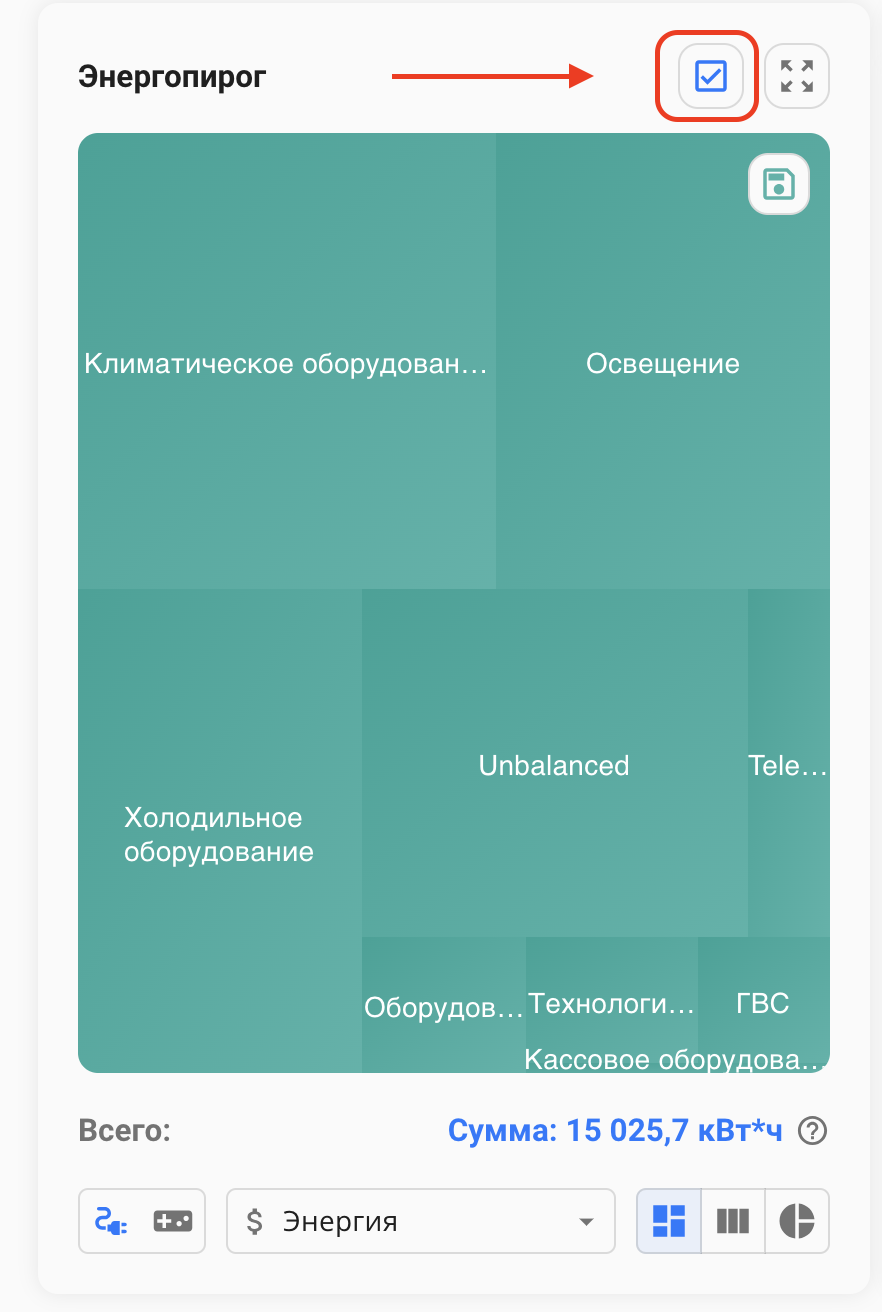

Для выбора всех категорий нажать на кнопку в виде галочки над тримапом. Для
массового сброса выбранных плиток нажать на кнопку в виде галочки повторно.
¶ Выбор режима анализа нагрузок
Данный режим анализа позволяет пользователю произвести сравнение различных показателей между объектами/устройствами по выбранным категориям, с использованием дополнительных функций расчета значений потребления из диаграммы «тримап» (баланс потребления).
Используйте нижнюю панель для точного анализа нагрузок устройств/объектов по выбранным (дополнительным) категориям (Для ознакомления с функциями нижней панели в режиме нагрузок см. пункты (“Выбор типа диаграммы; Выбор интервала агрегации; Выбор единицы измерения мощности нагрузки (Вт, кВт, МВт); Отображение (скрытие) разрыва для отсутствующих данных; Выбор типа агрегации; Выбор отображения на графике следующих параметров”)
- Выбрать объект/оборудование/устройство (см. пункт “Выбор объектов”);
- Над областью графика выбрать нужный режим анализа
¶ Приближение графика
Для выбора нужного периода на графике нужно навести курсор мыши на начало или конец будущего периода, зажмите левую кнопку мыши и проведите вправо или влево, соответственно. На новом графике отобразятся данные только за выбранный период. Можно вернуться к изначально анализируемому периоду, кликнув по кнопке
«Уменьшить масштаб».
.png)

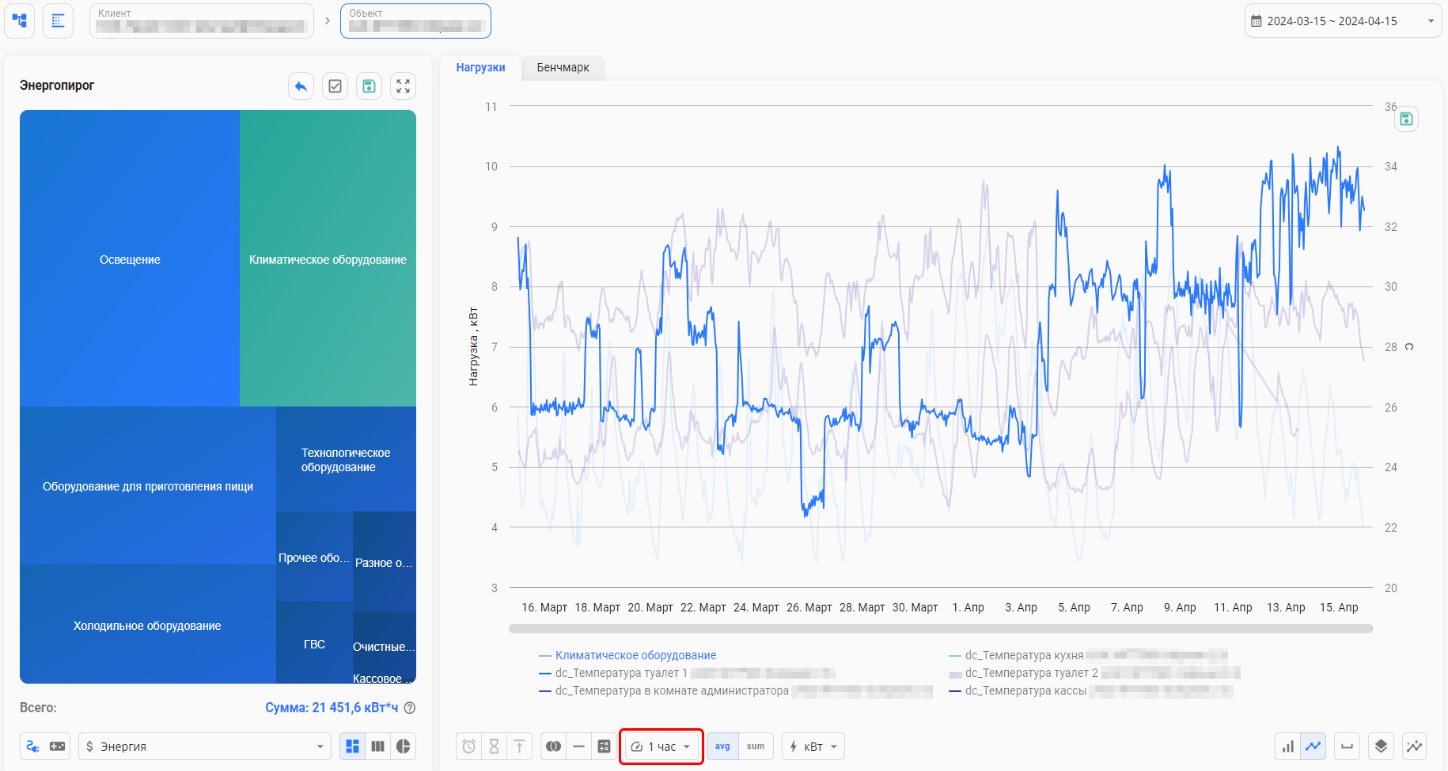

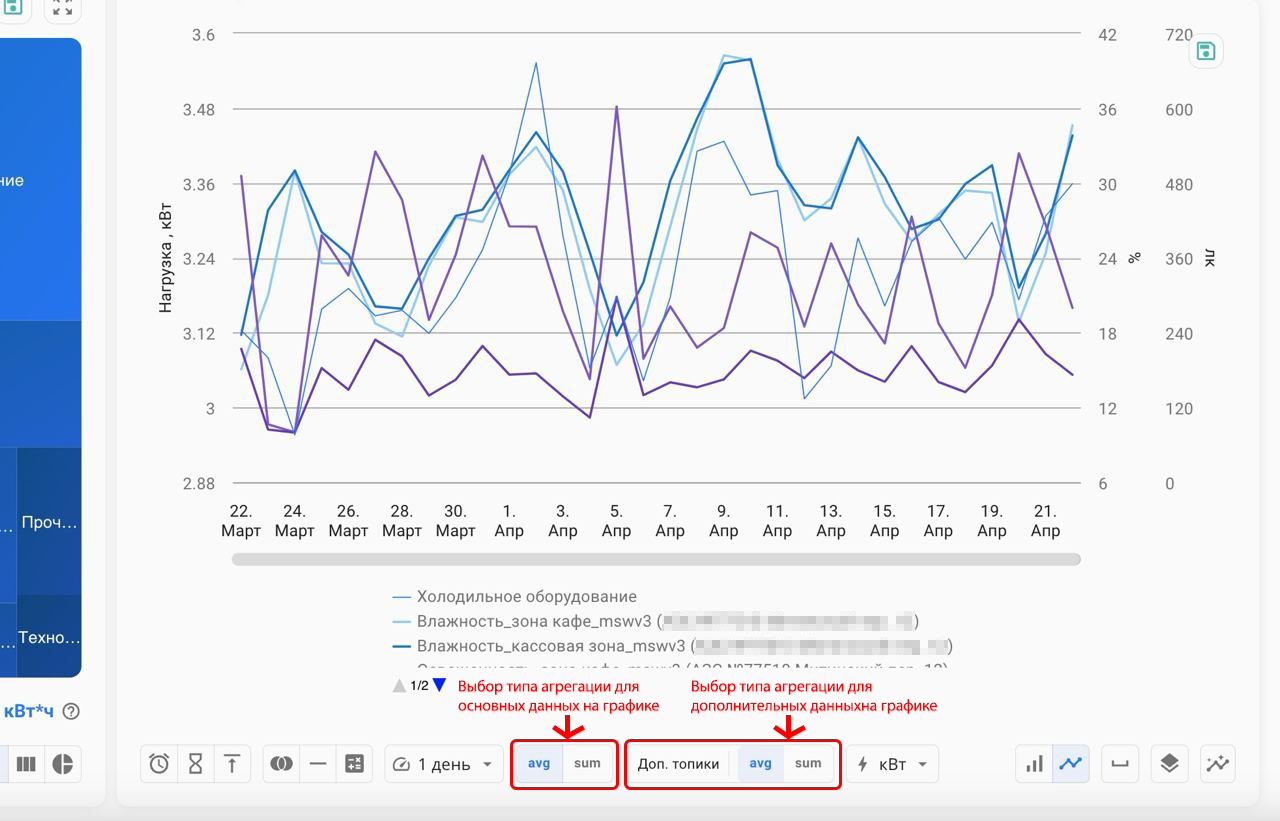

¶ Выбор интервала агрегации
- Нажать на кнопку “Интервал показаний” на панели инструментов графика;
- Выбрать период агрегации
¶ Добавление дополнительного периода для анализа
Данная функция позволяет вывести на область построения графика информацию за определенный период, помимо основного периода. Используется для проведения сравнительного анализа отображаемых показателей на графике.
- Нажать на выбор периода для построения графика;
-
Нажать на дополнительный период для анализа;
-
Выбрать начало и конец периода;
-
Нажать на кнопку “Применить”.
¶ Выбор единицы измерения мощности нагрузки (Вт, кВт, МВт)
- Нажать на кнопку “Единица измерения” на панели инструментов графика;
- Выбрать единицу измерения
¶ Выбор типа диаграммы (линейная или столбчатая)
- На панели инструментов графика выбрать тип диаграммы:
столбчатую
линейную
¶ Отображение или скрытие всех серий на графике
Чтобы скрыть или показать серии на графике, пользователь должен нажать на необходимые показатели в легенде под графиком.
При комбинации выбора видимости различных серий можно использовать зажатой кнопку Ctrl.

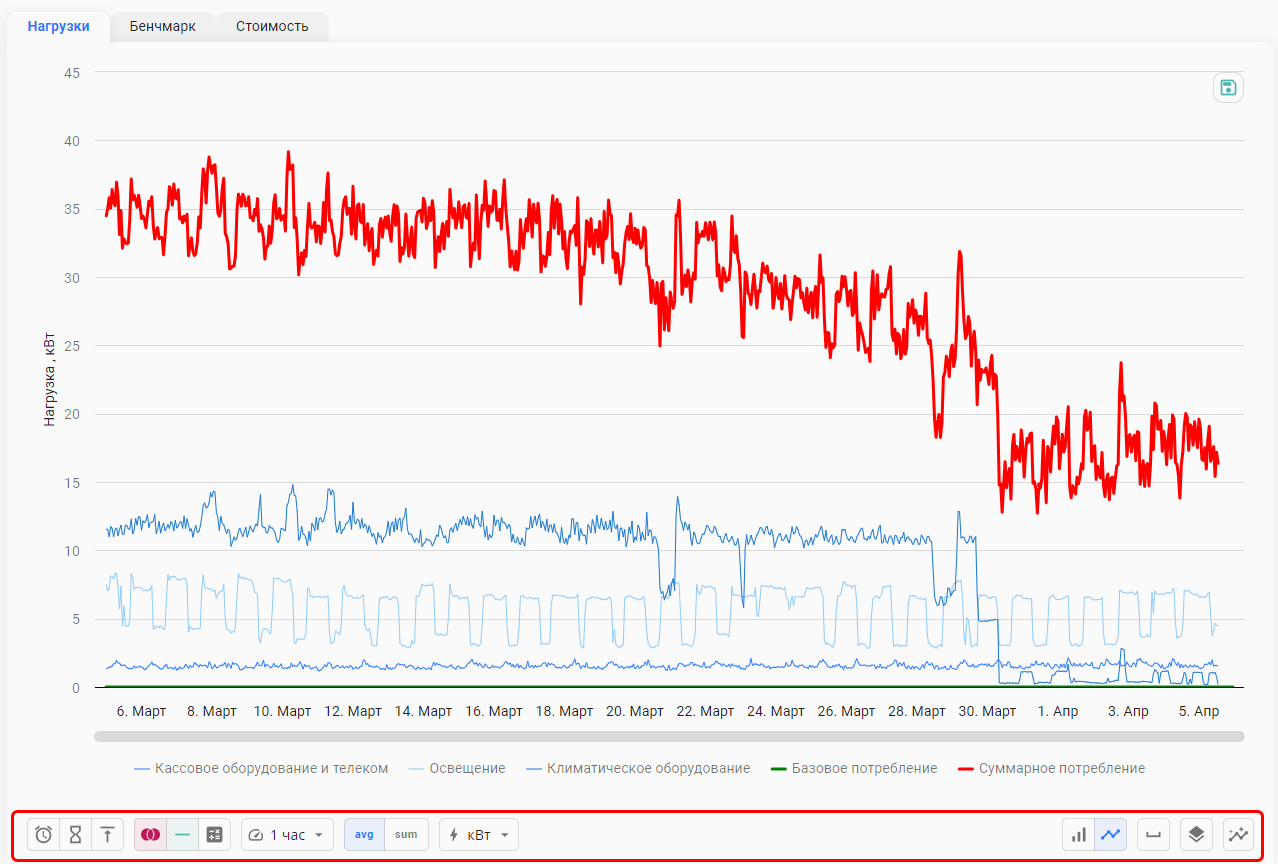

¶ Выбор отображения на графике следующих параметров: час максимум; собственный пик; замерные часы; накопленный итог; полное потребление; базовое потребление; эталонное потребление
- Нажать на кнопку параметра на панели инструментов графика - час максимум
; собственный пик
; замерный час
; накопленный итог
; полное потребление
; базовое потребление
; эталонное потребление
.
Нижняя панель дополнительных опций отображения показателей на графике
¶ Отображение (скрытие) разрыва для отсутствующих данных
- Чтобы отобразить на графике разрывы между данными (не соединять интервалы линиями, где нет данных, необходимо нажать на кнопку “ Отображать разрыв для отсутствующих данных”
¶ Экспорт графика (в форматах PNG, JPEG, PDF, SVG, CSV, XLS)
- Нажать на кнопку “Экспорт” в нужном формате;
- В появившемся окне выбрать директорию для сохранения и имя файла.
¶ Работа с графиками дополнительных параметров
Данная функция позволяет наложить на графики потребления энергии (мощности) иные измеряемые показатели (например, температура в помещении, количество посетителей, влажность воздуха, показатели выработки оборудования и т. д.), что облегчает процесс анализа влияния на энергопотребление различных факторов.
С другой стороны, возможность визуализации дополнительных параметров на графиках позволяет делать выводы о соблюдении допустимых (заданных бизнес- процессами, или различными стандартами) значений и их диапазонов при управлении энергопотреблением.
Мониторинг таких показателей осуществляется на графике с тем же функционалом, что и графики потребления энергии (мощности).
Следует ориентироваться на следующее ограничение: при выборе больше 50 дополнительных факторов анализа время загрузки страницы сильно увеличивается.
¶ Выбор дополнительных параметров
Добавление к графику потребления дополнительных параметров производится следующим образом:
- На панели инструментов графика нажать на кнопку “Дополнительные факторы анализа”;
¶ Выбор типа агрегации
Возможность выбора типа агрегации позволяет пользователю анализировать данные, используя такие методы статистической обработки, как среднюю величину за период и суммарную величину за период)
- Выбрать дополнительный фактор анализа (см. пункт “Выбор дополнительных факторов анализа”);
- На панели инструментов графика выбрать тип данных (основной и/или дополнительный) и тип агрегации графика - сумму
или среднее
.
Важно учесть следующее:
- загрузка (отображение) графиков не агрегированных данных и данных с минутной агрегацией возможен только на периодах до 1 месяца;
Раздельный выбор параметров агрегации позволяет получать информацию с графика в удобном для пользователя виде, например: На графике основного потребления показывается потребление энергии холодильным оборудованием, а дополнительные значения влажности зон на объекте, выводятся на график в виде среднего значения потребления.
¶ Режим анализа ценовых категорий (вкладка «Стоимость»)
Данный режим позволяет сравнить фактические затраты и удельный расход (в расчете на 1 кВт/ч) потребляемой электроэнергии по разным ценовым категориям, определяемым в соответствии с правилами Розничного рынка электроэнергии РФ.
Такой анализ может быть произведен как для группы объектов (для сравнения между ними), так и для объекта отдельно (для сравнения по группам потребителей внутри объекта).
Этот режим анализа даёт возможность сравнивать фактические затраты и удельный расход потребляемой электроэнергии по разным ценовым категориям. Это может быть полезно, например, для определения наиболее выгодного тарифного плана на электроэнергию в соответствии с правилами розничного рынка электроэнергии, который позволит оптимизировать затраты на электроэнергию и снизить расходы.
Кроме того декомпозиция стоимости по группам потребителей и даже энергопринимающих устройств, может продемонстрировать удельную стоимость потребления группой (устройства), которая безусловно зависит от характера и профиля потребления этим устройством (группой) - иными словами от фактического режима работы оборудования.
-
Выбрать объект/оборудование/устройство (см. пункт “Выбор объектов”);
-
Выбрать режим “Стоимость”.
.png)
В режиме анализа стоимости, пользователь, может выбрать расчет по разным ценовым категориям, для этого необходимо нажать на одну из предоставленных категорий.
.png)
Находясь в режиме стоимости, пользователь может проваливаться вниз групп потребления вплоть до устройств. В категории с оборудованием есть возможность сравнения стоимости потребления энергии (руб/кВтч) одинакового вида устройств на нескольких объектах.
Чтобы перейти на детальную страницу данной категории (или объекта), с зажатой клавишей “CTRL”, если ваша операционная система – Windows, или клавишей “SHIFT”, если ваша операционная система – MacOS, нажать на категорию (или объект).
.png)
Примечание: доступность данного режима для выбранного объекта определяется в зависимости от конфигурации и наличия соответствующих данных в системе.
¶ Режим бенчмаркинга
Данный режим анализа позволяет пользователю произвести сравнение потребления энергии на м2 со среднем показателем объектов/устройств из выбранных категорий диаграммы тримап (баланс потребления).
-
Выбрать объект/оборудование/устройство (см. пункт “Выбор объектов”);
-
Выбрать режим “Бенчмарк”.
-
Выбрать показатель в разделе «Бенчмаркинг», по которому будет проведено сравнение для соответствующей категории (слоя) из Тримап.
Режим бенчмаркинга предназначен для определение областей, которые требуют эффективной переработки в области потребления энергии. Исползуйте режим бенчмаркинга, полученные результаты, для сравнивая выходных данных со среднем результатом потребления энегии по категориям или объектом.
¶ Управление последовательностью декомпозированного (деагрегированного) представления баланса потребляемой энергии (мощности) и расходов на нее
¶ Изменение иерархии (группировки данных) аналитических слоев для анализа
Благодаря наличию такой функции пользователь имеет возможность настраивать различную иерархию (или группировку данных по слоям) аналитических срезов на диаграмме Тримап (баланс потребления). Например, при выборе нескольких объектов, сначала показывать потребление не в разрезе объектов, а в разрезе типов оборудования, а затем, на следующем уровне видеть потребление таким оборудованием в разрезе объектов. Таким образом, может быть проведено сравнение потребления по выбранному типу оборудования между анализируемыми объектами.
По умолчанию используется следующая последовательность декомпозиции потребления: «Клиент – Объект – Классификация оборудования по назначению – Оборудование».
Чтобы изменить последовательность нужно:
1 Нажать на кнопку “Построение иерархии”
;
2 Выбрать требуемое представление (иерархию).
Примечание: В каждой цепочки иерархии пользователь может выбирать на диаграмме тримап анализ как конечной категории, так и промежуточной.
Диаграмма тримап автоматически перестроится под выбранную цепочку.
Например, для другой цепочки (Клиент-Объект-Оборудование) выбор иерархии будет выглядеть следующим образом.
Цепочка Клиент - Объект - Оборудование отличается от стандартной цепочки отсутствием этапа классификации оборудования по назначению. Пользователю предстает все подключенное оборудование для удобного анализа нагрузок устройств различных категорий.
Аналогичным образом пользователь может выбирать и другую иерархию для построения диаграммы тримапа.
¶ ТИПОВЫЕ СЛУЧАИ ПОЛЕЗНОГО ПРИМЕНЕНИЯ ПРОГРАММЫ
¶ Как оценить потребление энергии в различные временные интервалы?
- На основной график потребления наложить дополнительный период (см. пункт “Выбор дополнительного периода”).
¶ Как провести бенчмаркинг объекта клиента по показателям потребления энергии, мощности, затрат на электроэнергию?
- Выбрать режим бенчмаркинга (см. пункт “Выбор режима бенчмаркинга”);
- Отметить в области диаграммы структуры электропотребления (см. пункт “Выбор объектов для анализа”) объекты для проведения анализа.
На графике пунктирной линией указано среднее значение заданного для анализа показателя для выделенных объектов.
Как сравнить фактические затраты и цены потребляемой энергии по разным ценовым категориям?
- Выбрать режим «Стоимость потребления энергии, руб/кВтч» (см. пункт “Выбор режима анализа по ценовым категориям”).
В нижней части диаграммы отображен усредненный расход по ценовым категориям, в верхней части диаграммы отображена стоимость обслуживания оборудования.
-
Выбранная для анализа ценовая категория подсвечивается зеленым цветом.
-
Анализ можно проводить как на объектах клиента, так и внутри определенного объекта.
¶ Как сравнить базовое потребление с потреблением при работе дроида-энергоменеджера®?
Для этого необходимо сравнить базовое потребление объекта с потреблением при работе Дроида- энергоменеджера®.
-
Выбрать объект (см. пункт “Выбор объекта”);
-
Нажать на кнопки “Базовое потребление”
и “Полное потребление” на панели инструментов графика
Использование дроида - энергоменеджера® позволяет оптимизировать расход электроэнергии как в периоды отсутствия необходимости ее потребления в повышенных количествах, так и в периоды, когда потребление электроэнергии некоторым оборудованием можно вовсе свести к нулю.
¶ Как выявить периоды замера оплачиваемой мощности?
- Для визуализации данных на графике выберите оборудование (см. пункт "Выбор объекта”);
- Нажмите на кнопку “Час максимум” на панели инструментов графика (см. пункт “Выбор параметров”).
Дроид-энергоменеджер® может отключать некоторое оборудование, потребляющее электроэнергию, когда ее стоимость находится в пиковой области, при этом не оказывая влияние на стабильность работы предприятия и людей, находящихся в помещении.
¶ Как анализировать факторы потребления дорогой мощности в течение заданного периода?
Можно отобразить графике часы максимум и проследить, какое оборудование потребляет наибольшее количество электроэнергии в часы пиковой стоимости электроэнергии.
- Выберите оборудование (см. пункт “Выбор оборудования”);
- Нажмите на кнопку “[Час максимум](0” на панели инструментов графика (см. пункт “Выбор параметров”).
